Systém odtahu ø 80/125

Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 18, 24, 25, 28, 45

Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Na odvod spalin se jako materiál používá polypropylen, který se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Systém odkouření v tomto provedení vede spaliny vnitřní polypropylenovou trubkou ø 80 mm a vzduch pro spalování se nasává plechovou lakovanou trubkou ø 125 mm.

Maximální délka odtahu spalin (m)

Typ kotle H V
THERM 14 KDN, KDZN, KDZN 5 11 11
THERM 18 KD, KDZ, KDZ 5 14 14
THERM 24 KDN, KDCN, KDZN 11 11
THERM 25 KD, KDC, KDZ, KDZ 5 14 14
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A 14 14
THERM 45 KD.A 5 (10, 15)* 5 (10, 15)*
Uložení odtahu spalin: H - horizontální V - vertikální
* Při prodloužení odtahu na 10 m je nutné počítat s omezením max. výkonu kotle o 2 kW, při prodloužení na 15 m o další 2 kW!

Dle použití typu kolena v systému odkouření je nutné počítat se zkrácením maximální délky odtahu! Při použití 90° kolena o 0,75 m a 45° kolena o 0,50 m.

Příklady instalace systému odkouření ø 80/125

Vertikální odtah spalin

A - instalace na šikmé střeše

B - instalace na ploché střeše

  Název položky Obj. číslo
1 Redukční příruba z ø 60/100 na ø 80/125 s měřícími místy, pro 14, 17, 24 a 28 KD... 24678
1 Redukční příruba z ø 80/105 na ø 80/125 s měřícími místy, pro 45 KD.A 27468
2 Vsuvka s kontrolním otvorem ø 80/125 211265
3 Koleno souosé ø 80/125, 45° 26432
4 Trubka souosá prodlužovací ø 80/125 - 0,5 m
Trubka souosá prodlužovací ø 80/125 - 1,0 m
24675
27004
5 Průchodka střechou šikmá, otvor ø 125 mm 28014
6 Komínek vertikální ø 80/125 211255
7 Průchodka střechou rovná, otvor ø 125 mm 20363
8 Koleno ø 80/125, 90° s kontrolním otvorem 27648
9 Trubka sání - výdech ø 80/125, 1 m 27003
  Koleno souosé ø 80/125, 90° 24676

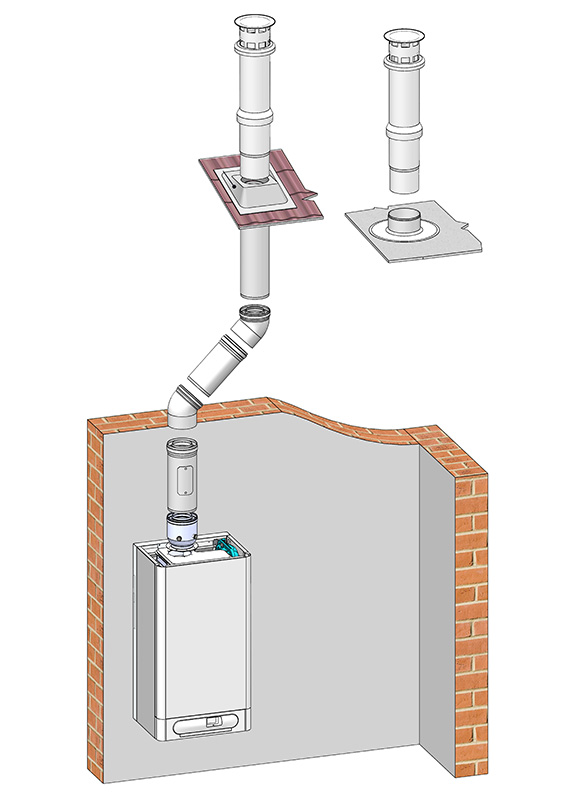

System odtahu spalin pro kondenzační kotle Ø 80/125 - vertikální

Horizontální odtah spalin do komína

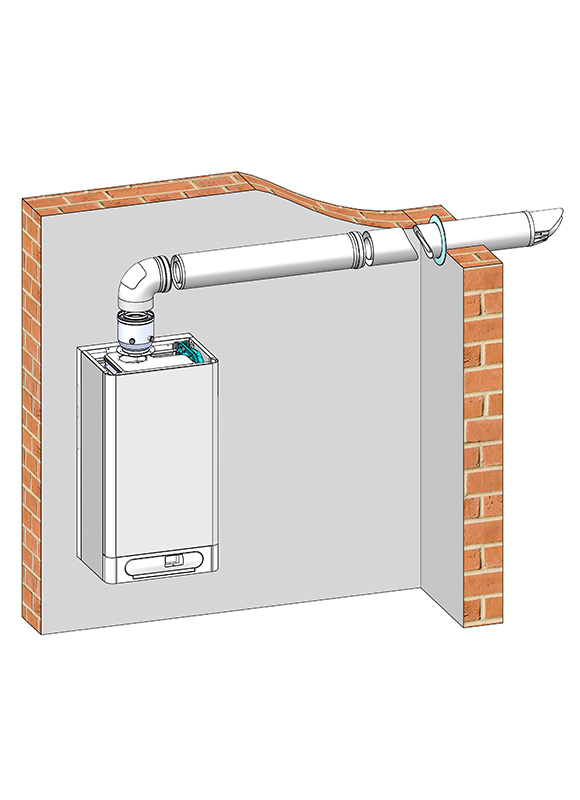

System odtahu spalin pro kondenzační kotle Ø 80/125 - horizontální na fasádu
