Odtahy spalin pro kondenzační kotle


Maximální délky odtahů spalin kondenzačních kotlů (m)

Typ kotle ø 60/100 ø 80/125 2 x ø 80 Flex ø 80
H V H V H, V H, V
THERM 14 KDN, KDZN, KDZN 5 6 6 11 11 11 + 11 11 + 11
THERM 18 KD, KDZ, KDZ 5 7 6 14 14 15 + 15 15 + 15
THERM 24 KDN, KDCN, KDZN, KDZN 5 6 6 11 11 11 + 11 11 + 11
THERM 24 KDNS - - 11 11 11 + 11 11 + 11
THERM 25 KD, KDC, KDZ, KDZ 5 7 6 14 14 15 + 15 15 + 15
THERM 35 KD, KDZ, KDZ 5 7 6 14 14 15 + 15 15 + 15
THERM 45 KD.A - - 5 * 5 * 5 + 5 5 + 5
Typ kotle ø 110/160 2 x ø 110
H V H, V
THERM 90 KD.A 9 8 10 + 10
Uložení odtahu spalin: H - horizontální V - vertikální
Dle použití typu kolena v systému odkouření je nutné počítat se zkrácením maximální délky odtahu!
Při použití 90° kolena o 0,75 m a 45° kolena o 0,50 m.
* Při prodloužení odtahu na 10 m je nutné počítat s omezením max. výkonu kotle o 2 kW, při prodloužení na 15 m o další 2 kW!
Systém odtahu ø 60/100

Systém odtahu ø 60/100

Kategorie: Odtahy spalin
Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 18, 24, 25, 35
Systém odtahu ø 80/125

Systém odtahu ø 80/125

Kategorie: Odtahy spalin
Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 18, 24, 25, 35, 45
Systém odtahu 2 x ø 80

Systém odtahu 2 x ø 80

Kategorie: Odtahy spalin
Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 18, 24, 25, 35, 45
Flexibilní systém odtahu FLEX ø 80

Flexibilní systém odtahu FLEX ø 80

Kategorie: Odtahy spalin
Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 18, 24, 25, 35, 45
Flexibilní systém odtahu FLEX ø 100

Flexibilní systém odtahu FLEX ø 100

Kategorie: Odtahy spalin
Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 18, 24, 25, 35, 45

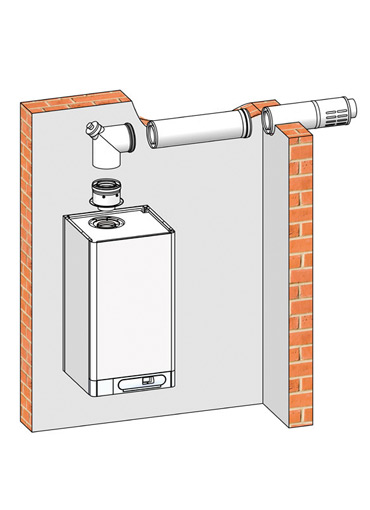

Systém odtahu ø 110/160

Systém odtahu ø 110/160

Kategorie: Odtahy spalin
Určení: Kondenzační kotle
Pro řadu kotlů: THERM 90 KD.A

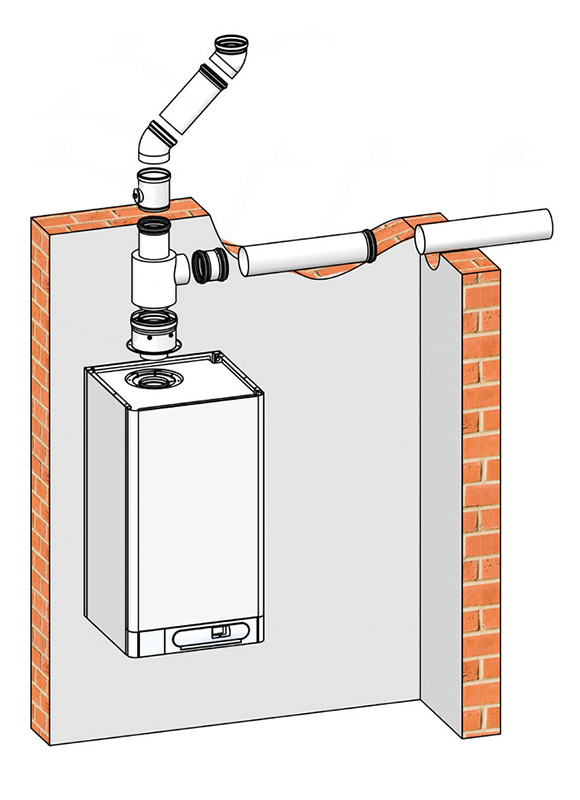

Systém odtahu 2 x ø 110

Systém odtahu 2 x ø 110

Kategorie: Odtahy spalin
Určení: Kondenzační kotle
Pro řadu kotlů: THERM 90 KD.A
