Hlídač proudového maxima HJ103TRX

Hlídač proudového maxima HJ103TRX je nástupcem předešlého modelu HJ103T. Zásadní odlišností je provedení samotných měřících transformátorů proudu (dále MTP), které jsou u tohoto modelu v provedení CLICK-ON, tj. po připojení vodičů MTP k označeným svorkám hlídače HJ103TRX, se MTP nasadí na 3 fázové vodiče měřeného obvodu a na MTP se zaklapne západka bez nutnosti odpojování a protahování silových vodičů otvory v krabičce hlídače.

Hlídač monitoruje střídavý proud procházející přes měřící kanály a v případě jeho překročení spíná nebo rozpíná kontakty relé. Instalace je velmi jednoduchá. Hlídač je v provedení na DIN lištu o šířce 6 jističových modulu a jednoduše se instaluje do hlavního domovního rozvaděče. Hlídač měří proud ve všech třech fázích a aktivuje jednotlivé stupně bez ohledu na rozdílné proudy v jednotlivých fázích.



Doporučená prodejní cena s DPH: 4 828 Kč / 3 990 bez DPH /

  • Odpadá nutnost odpojování a protahování silových vodičů otvory v jednotce hlídače

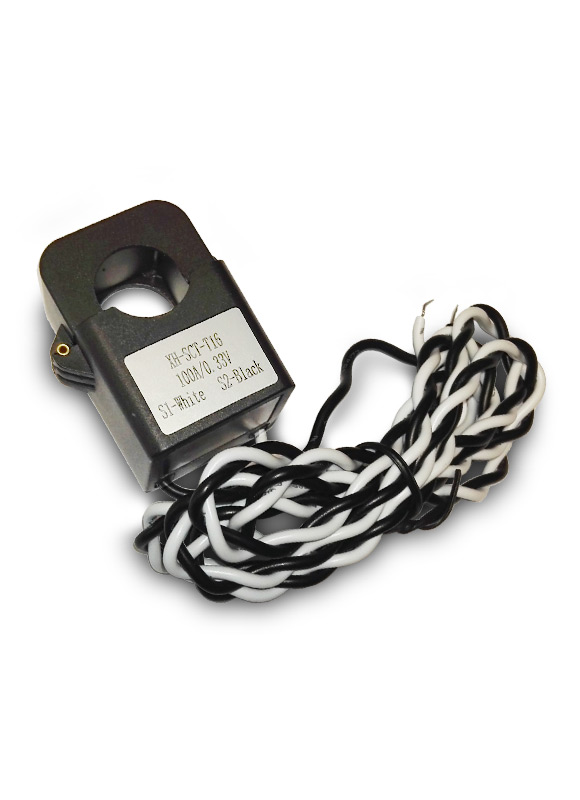

  • Měřící transformátory proudu jsou externí a k silovým vodičům se připojují CLICK-ON

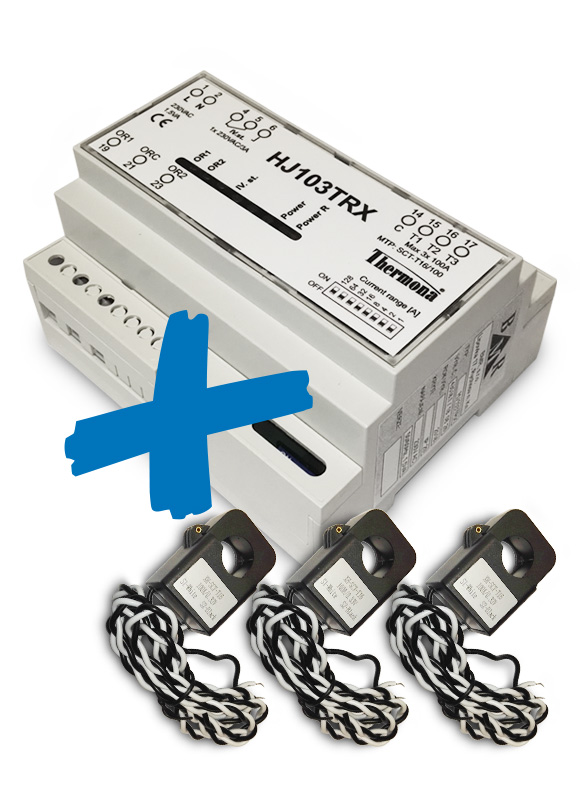

  • Balení obsahuje jednotku hlídače na DIN lištu a 3 kusy měřících transformátorů proudu

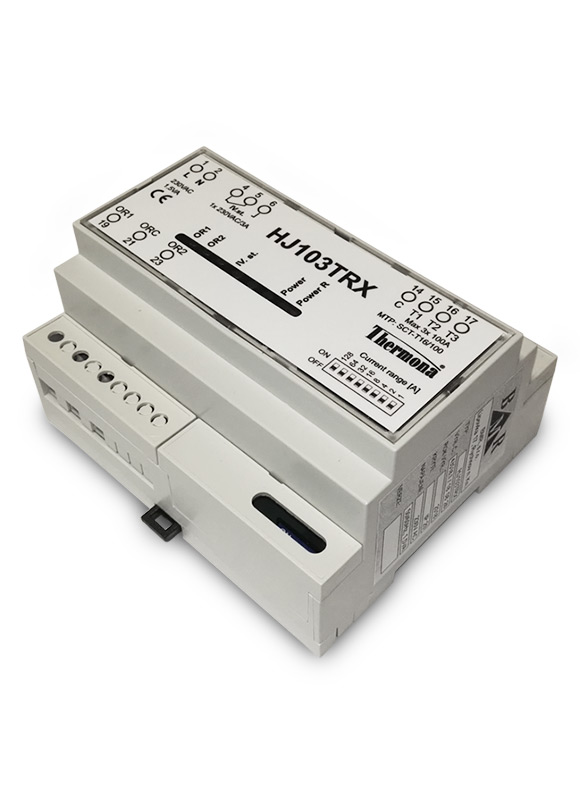

  • Snadná instalace na DIN lištu v rámci hlavního domovního rozvaděče
  • Určeno pouze pro připojení k elektrokotlům THERM EL
Technické údaje Jednotky Relé HJ103TRX
Podporované kotle - THERM EL
Maximální proud vodiči procházející L1, L2, L3 (viz obr.) A 3x100
Zatížení kontaktů 3, 4 (viz obr.) A max. 3
Příkon zařízení W 1,5
Objednací číslo - 43518.1
Doporučená cena bez DPH 3 990
