Regulátor THERM VPT je vhodným systémem řízení pro menší i středně velké instalace kotelen. Široké možnosti modifikace umožňují využití i v kotelnách nad 100 kW, tedy včetně povinného zabezpečení a automatického dopouštění systému. Uplatnění nalezne ve všech topných systémech do maximálně 4 topných okruhů. Každý okruh je řízen nezávisle pomocí ekvitermní regulace. Kotelna přitom může sloužit i k ohřevu teplé vody. Výhodou je jednoduché nastavení a ovládání pomocí dotykového displeje.
Doporučeným produktem je kompletní rozvaděč, který nabízíme v několika variantách. V případě, že máte instalován vlastní rozvaděč, přinášíme možnost dodání doporučených sad, s ohledem na počet topných zón, které je možné dále individualizovat pomocí rozšiřitelných modulů. Samozřejmostí individualizace celého rozvaděče je dle požadavků na funkčnost, bezpečnost a vhodnou správu celé kotelny rozšíření o širokou škálu bezpečnostních čidel.
Doporučená prodejní cena s DPH od: 36 724 Kč / 30 350 bez DPH /*

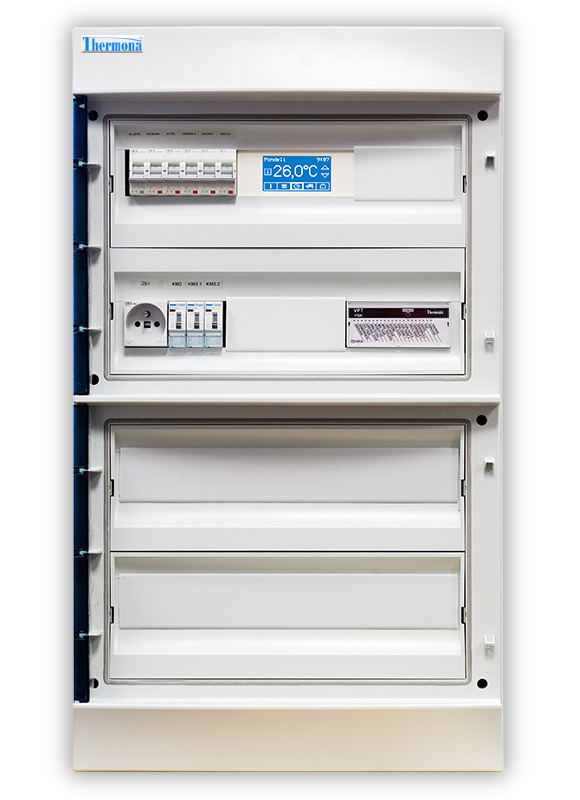

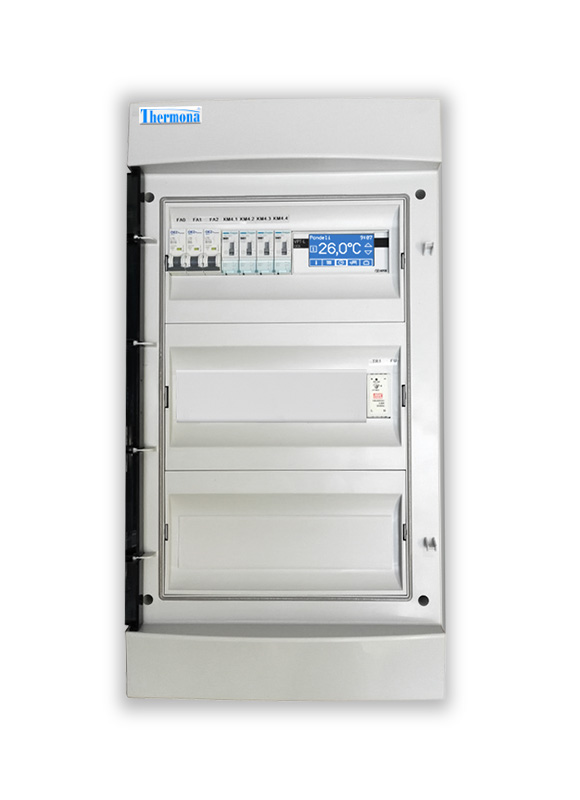

Kompletní rozvaděč obsahuje:

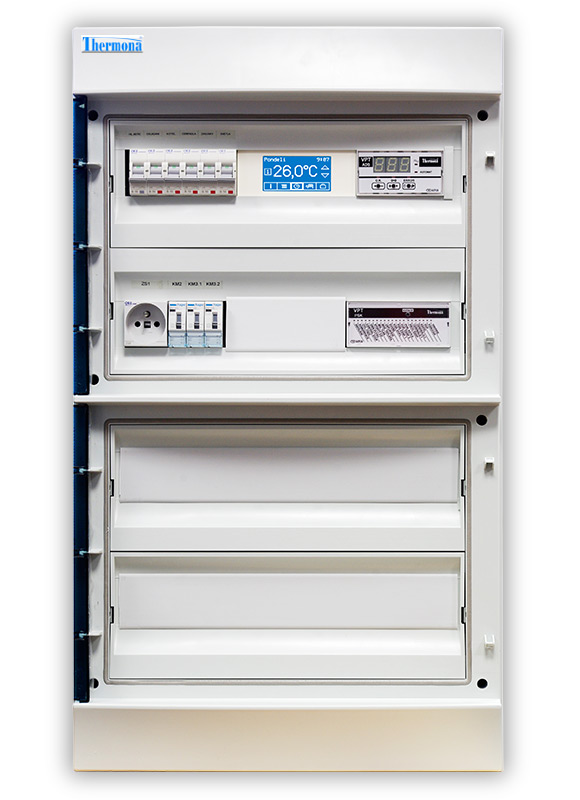

Rozvaděč s regulátorem VPT, modulem zabezpečení kotelny PSK a modulem automatického dopouštění ADS. Zapojení tohoto rozvaděče jej předurčuje pro kotelny s jednou topnou větví se dvěma čerpadly zapojenými v záskokovém režimu.

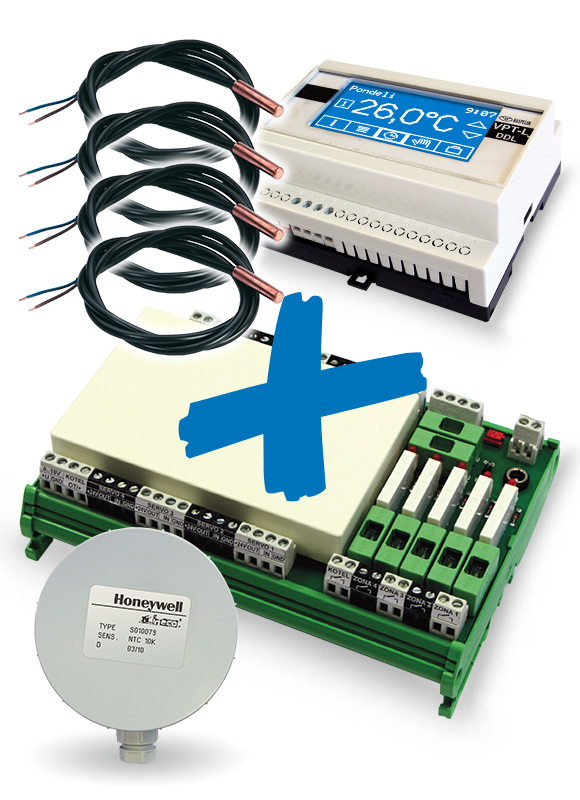

Základní sada - svorkovnice do rozvaděče pro regulaci topných větí obsahuje svorkovnici s relé pro montáž na DIN-lištu do rozvaděče s přípravou pro řídící jednotku a přípravu pro modul komunikace, modul řídící jednotky, sadu displeje + úchytky displeje pro montáž na DIN-lištu.
Sada pro regulaci 1 topné větve s analogovým servopohonem 0-10 V obsahuje kromě základní sady navíc 1 ks příložného čidla pro topné větve a venkovní čidlo, sada je určena pro montáž do rozvaděče. Nutno doplnit napájecím zdrojem.
Sada pro regulaci 2 topných větví s analogovými servopohony 0-10 V obsahuje základní sadu, navíc 2 ks příložných čidel pro topné větve a venkovní čidlo, sada je určena pro montáž do rozvaděče. Nutno doplnit napájecím zdrojem.
Sada pro regulaci 3 topných větví s analogovými servopohony 0-10 V obsahuje základní sadu, navíc 3 ks příložných čidel pro topné větve a venkovní čidlo, sada je určena pro montáž do rozvaděče. Nutno doplnit napájecím zdrojem.
Sada pro regulaci 4 topných větví s analogovými servopohony 0-10 V obsahuje základní sadu, navíc 4 ks příložných čidel pro topné větve a venkovní čidlo, vše je určeno pro montáž do rozvaděče. Nutno doplnit napájecím zdrojem.
Zdroj 24 V na DIN lištu k vestavění do rozvaděče, slouží pro napájení základní sady do rozvaděče nebo interiérové sady. Vhodný do maximálního počtu dvou topných okruhů.
Zdroj 24 V na DIN lištu k vestavění do rozvaděče, slouží pro napájení základní sady do rozvaděče nebo interiérové sady. Vhodný pro tři až čtyři topné okruhy.
Přídavný displej pro nastavení regulátoru VPT doplněný spodním dílem krabičky s montážní deskou. Displej je samostatně nefunkční a lze ho použít pouze v sestavě regulace VPT.
Výstupní modul pro 3-polohový servopohon - je nutné použít při požadavku na připojení tříbodového servopohonu, podporuje všechny modely s napájením 24 V nebo 230 V.
Modul zabezpečení kotelny VPTPSK je určen pro kotelny středního výkonu a řeší nejdůležitější úkoly v zabezpečení kotelny. Má 12 vstupů a 6 výstupů, lze ho použít buď samostatně nebo společně s regulátorem VPT, se kterým komunikuje po sběrnici DIS (RS 485).
Modul automatického dopouštění VPTADS monitoruje tlak v topném systému, čas dopouštění, čas opakovaného dopouštění a předává informaci o nízkém tlaku vody v topném systému. Používá se samostatně, nebo v kombinaci s regulátorem VPT. Pro správnou funkci je zapotřebí signál 4-20 mА z tlakového čidla DMU02.
Komunikační modul WiFi zajišťuje komunikaci s regulátorem prostřednictvím připojení k WiFi routeru místní ethernetové sítě, nelze ho použít samostatně, pouze jako doplněk sady do rozvaděče, konfigurace se provádí na displeji regulátoru.
Komunikační modul LAN zajišťuje komunikaci s regulátorem prostřednictvím připojení k místní ethernetové síti, nelze ho použít samostatně, pouze jako doplněk sady do rozvaděče, konfigurace se provádí na displeji regulátoru.
Komunikační modul GSM zajišťuje komunikaci s regulátorem prostřednictvím SMS, nelze ho použít samostatně, pouze jako doplněk sady do rozvaděče, konfigurace se provádí na displeji regulátoru.
Univerzální převodník 0-10 V pro 3-polohový servopohon - je nutné použít při požadavku na připojení tříbodového servopohonu, podporuje všechny modely s napájením 24 V nebo 230 V.
Modul k ovládání využívá ON/OFF signál. Využívá se pro spínání větve beznapěťovým kontaktem – např. větev vzduchotechniky, větev pro ohřev zásobníku TUV, větev pro ohřev bazénu apod.
Detektor GS 120-24V slouží k indikaci úniku hořlavých plynů, indikuje dvě úrovně koncentrace plynu. Přístroj signalizuje únik plynu opticky i akusticky.
Vodivostní sonda DS se používá ve spolupráci se snímačem zaplavení DZ 4, umístění 1 - 3 cm nad podlahou kotelny. Kontroluje zaplavení kotelny na základě vodivosti.
Ventil dopouštění EV220W je určen pro připojení k modulu VPT ADS a zajišťuje doplňování topného systému, cívka 220 V, závit 1/2".
Tlakový senzor DMU02-6Bar je určen pro připojení k modulu VPT ADS, signál 4-20 mА, závit 1/2".
Příložné teplotní čidlo se umísťuje na výstupní potrubí do topné větve, min. 0,5 m za čerpadlo topné větve, aby se omezil vliv oteplení čerpadla. Čidlo se upevňuje tepelně vodivým páskem, je nutno zabránit deformaci čidla. Lze je též umístit do jímky Ø 6,5 mm.
Interiérové teplotní čidlo v designu TANGO se používá pro měření teploty v místnosti, ve které není umístěna pokojová jednotka. Montuje se na standardní instalační krabici dle pravidel pro umísťování pokojových termostatů.
Havarijní termostat VPT-THERM 14-01 je určen pro připojení k modulu zabezpečení kotelny VPT PSK, napájení z modulu 24 V, teplotní rozsah do 49 °C, zobrazení reálné teploty na displeji termostatu, signalizace sepnutého kontaktu červenou diodou a symbolem na displeji.
Kompletní STOP tlačítko pro nouzové vypnutí kotelny a technologie, obsahuje zamykací tlačítko pro potvrzení a odblokování poruchy, umisťuje se poblíž dveří kotelny, je určen pro připojení k modulu VPT PSK.
Zvuková a světelná signalizace se používá pro signalizaci poruchy kotelny. Vydává výrazný zvukový signál v kombinaci s blikajícím červeným světlem.
Tlakový spínač KPI 35 - 0,2-8 Bar se používá v případě, kdy není v systému použit modul automatického dopouštění vody. Slouží pro získání informace o nízkém tlaku vody v topném systému.
Snímač DZ 4 kontroluje zaplavení kotelny ve spolupráci s vodivostní sondou DS.
Detektor DHP 4S slouží k detekci úniku oxidu uhelnatého. Připojuje se přímo k modulu VPT PSK.
