Systém odtahu ø 110/160

Určení: Kondenzační kotle
Pro řadu kotlů: THERM 90

Odkouření o průměru 110/160 je určeno pro typovou řadu kotlů THERM 90 KD.A v přetlakovém nebo podtlakovém provozu s maximální teplotou spalin 120 °C. Celý systém se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Uvedený systém odkouření využívá vnitřní trubku o ø 110 mm pro odvod spalin a vnější trubku o ø 160 mm pro přívod vzduchu z exteriéru.

Maximální délka odtahu spalin (m)

Typ kotle H V
THERM 90 KD.A 9 8
Uložení odtahu spalin: H - horizontální V - vertikální

Dle použití typu kolena v systému odkouření je nutné počítat se zkrácením maximální délky odtahu! Při použití 90° kolena o 0,75 m a 45° kolena o 0,50 m.

Příklady instalace systému odkouření ø 110/160

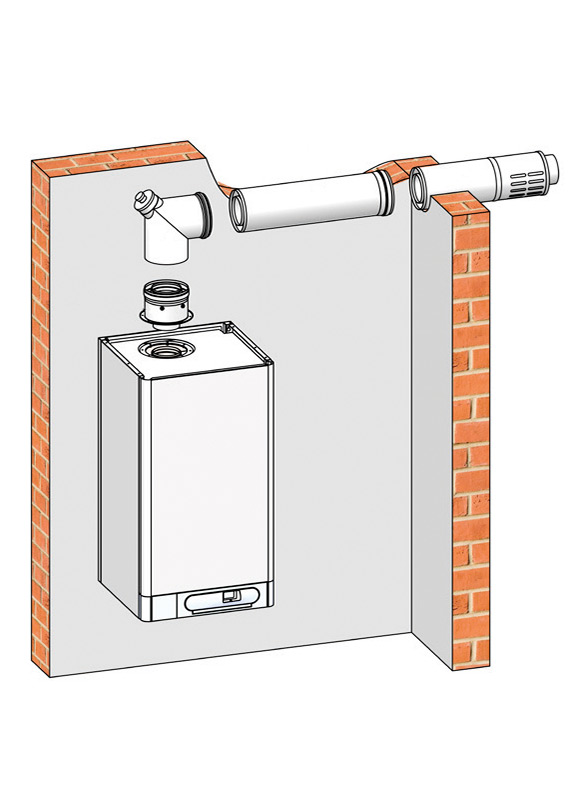

Horizontální odtah spalin

  Název položky Obj. číslo
1 Příruba na kotel 43707
2 Revizní T-kus ø 110/160 mm s odtokem kondenzátu 43710
3 Koleno souosé ø 110/160 mm, 45° 43701
4 Trubka souosá prodlužovací ø 110/160 mm - 0,5 m
Trubka souosá prodlužovací ø 110/160 mm - 1,0 m
43713
43703
5 Střešní průchodka 25-45° 43715
6 Střešní komínek vertikální ø 110/160 mm 43714
7 Revizní koleno ø 110/160 mm, 87° 43709
8 Výdušná trubka ø 110/160 mm, do zdi 43706
  Vsuvka ø 110/160 mm s odvodem kondenzátu 43711
  Koleno souosé ø 110/160 mm, 87° 43704

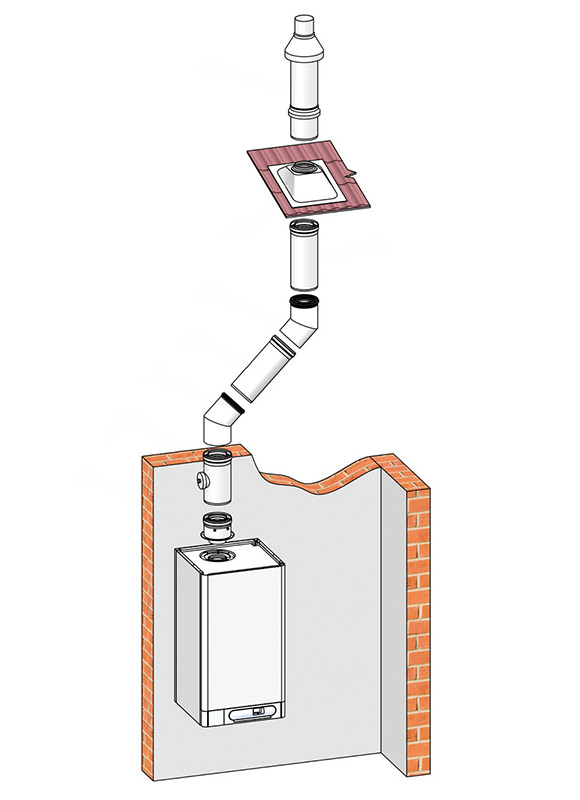

Vertikální odtah spalin


THERM 90 KD.A

THERM 90 KD.A

Typ: závěsný
Tepelný výkon: 25,0 ÷ 95,0 kW
Ohřev TV: ne
