Systém odtahu ø 80/125

Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 17, 24, 25, 28, 45

Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Na odvod spalin se jako materiál používá polypropylen, který se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Systém odkouření v tomto provedení vede spaliny vnitřní polypropylenovou trubkou ø 80 mm a vzduch pro spalování se nasává plechovou lakovanou trubkou ø 125 mm.

Maximální délka odtahu spalin (m)

Typ kotle H V
THERM 14 KD.A, KDZ.A, KDZ5.A 20 20
THERM 17 KD.A, KDZ.A, KDZ5.A, KDZ10.A 15 15
THERM 24 KDN, KDCN, KDZN 11 11
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A 14 14
THERM 45 KD.A 5 (10, 15)* 5 (10, 15)*
Uložení odtahu spalin: H - horizontální V - vertikální
* Při prodloužení odtahu na 10 m je nutné počítat s omezením max. výkonu kotle o 2 kW, při prodloužení na 15 m o další 2 kW!

Dle použití typu kolena v systému odkouření je nutné počítat se zkrácením maximální délky odtahu! Při použití 90° kolena o 0,75 m a 45° kolena o 0,50 m.

Příklady instalace systému odkouření ø 80/125

Vertikální odtah spalin

A - instalace na šikmé střeše

B - instalace na ploché střeše

  Název položky Obj. číslo
1 Redukční příruba z ø 60/100 na ø 80/125 s měřícími místy, pro 14, 17, 24 a 28 KD... 24678
1 Redukční příruba z ø 80/105 na ø 80/125 s měřícími místy, pro 45 KD.A 27468
2 Vsuvka s kontrolním otvorem ø 80/125 211265
3 Koleno souosé ø 80/125, 45° 26432
4 Trubka souosá prodlužovací ø 80/125 - 0,5 m
Trubka souosá prodlužovací ø 80/125 - 1,0 m
24675
27004
5 Průchodka střechou šikmá, otvor ø 125 mm 28014
6 Komínek vertikální ø 80/125 211255
7 Průchodka střechou rovná, otvor ø 125 mm 20363
8 Koleno ø 80/125, 90° s kontrolním otvorem 27648
9 Trubka sání - výdech ø 80/125, 1 m 27003
  Koleno souosé ø 80/125, 90° 24676

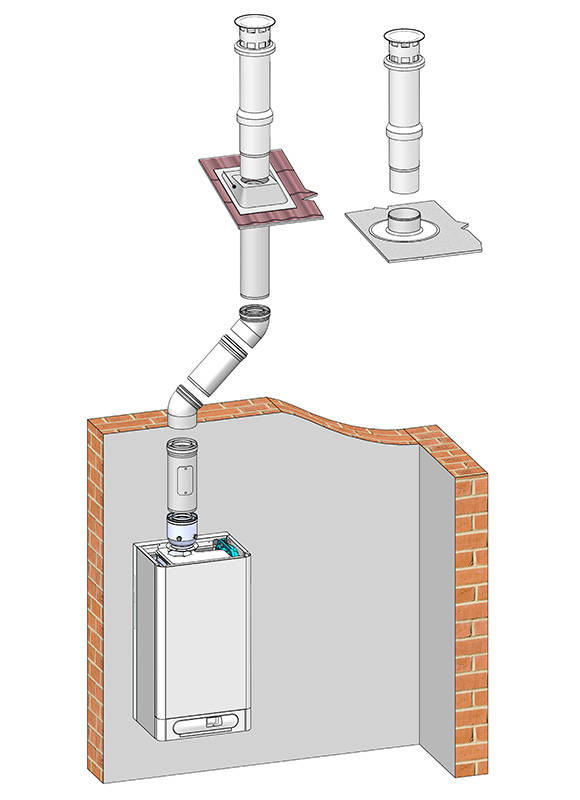

System odtahu spalin pro kondenzační kotle Ø 80/125 - vertikální

Horizontální odtah spalin do komína

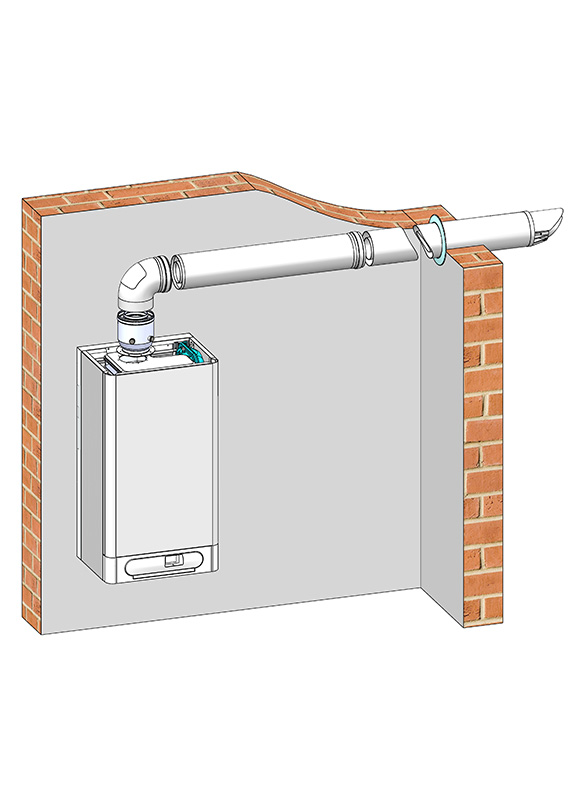

System odtahu spalin pro kondenzační kotle Ø 80/125 - horizontální na fasádu
