Systém odtahu ø 60/100

Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 18, 24, 25, 35

Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Na odvod spalin se jako materiál používá polypropylen, který se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Systém odkouření v tomto provedení vede spaliny vnitřní polypropylenovou trubkou ø 60 mm a vzduch pro spalování se nasává plechovou lakovanou trubkou ø 100 mm.

Maximální délka odtahu spalin (m)

Typ kotle H V
THERM 14 KDN, KDZN, KDZN 5 6 6
THERM 18 KD, KDC, KDZ, KDZ 5 7 6
THERM 24 KDN, KDCN, KDZN, KDZN 5 6 6
THERM 25 KD, KDC, KDZ, KDZ 5 7 6
THERM 35 KD, KDC, KDZ, KDZ 5 7 6
Uložení odtahu spalin: H - horizontální V - vertikální

Dle použití typu kolena v systému odkouření je nutné počítat se zkrácením maximální délky odtahu! Při použití 90° kolena o 0,75 m a 45° kolena o 0,50 m.

Příklady instalace systému odkouření ø 60/100

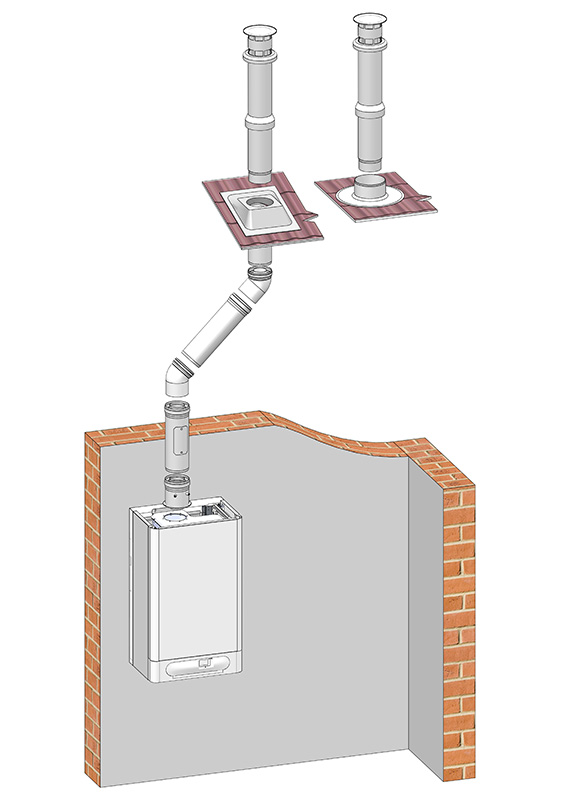

Vertikální odtah spalin

A - instalace na šikmé střeše

B - instalace na ploché střeše

  Název položky Obj. číslo
1 Příruba ø 60/100 s měřícími místy 24673
2 Vsuvka s kontrolním otvorem ø 60/100 213835
3 Koleno souosé ø 60/100, 45° 26140
4 Trubka souosá prodlužovací ø 60/100 - 0,5 m
Trubka souosá prodlužovací ø 60/100 - 1,0 m
29596
29597
5 Průchodka střechou šikmá, otvor ø 125 mm 28014
6 Komínek vertikální ø 60/100 211253
7 Průchodka střechou rovná, otvor ø 125 mm 20363
8 Koleno ø 60/100, 90° s kontrolním otvorem 212756
9 Koleno ø 60/100, 90° s přírubou a měřícími místy 27216
10 Výdušná trubka ø 60/100 horizontální 24677
  Koleno souosé ø 60/100, 90° 26653
  Příruba z ø 60/100 na 80 mm výdech - sání z místnosti 27471

System odtahu spalin pro kondenzační kotle Ø 60/100 - vertikální

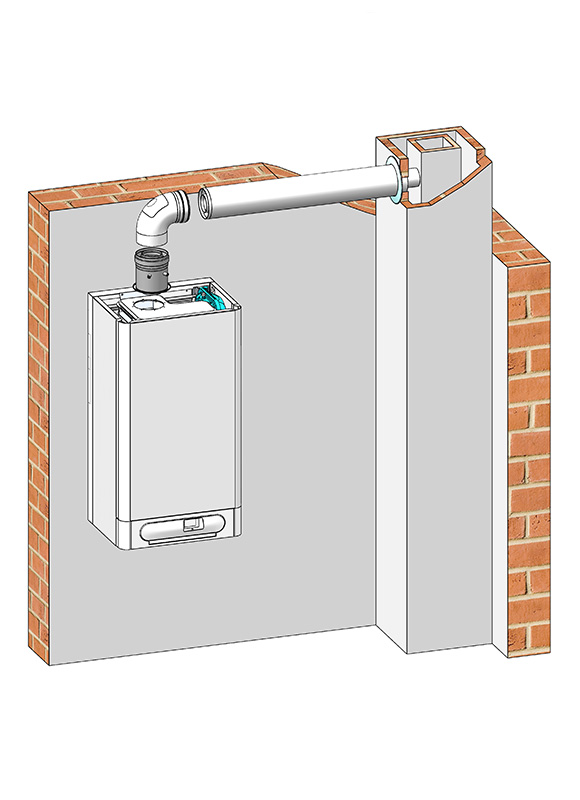

Horizontální odtah spalin do komína

System odtahu spalin pro kondenzační kotle Ø 60/100 - horizontální do komína

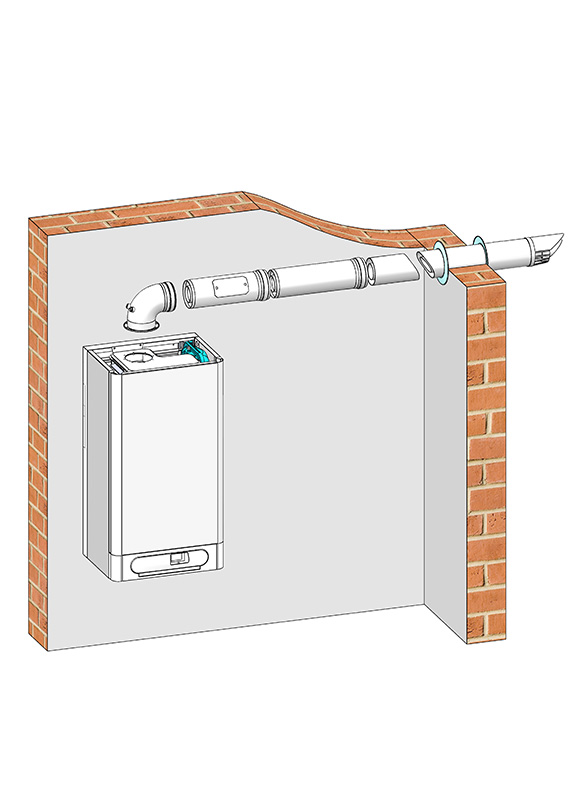

Horizontální odtah spalin na fasádu

System odtahu spalin pro kondenzační kotle Ø 60/100 - horizontální na fasádu
