Flexibilní systém odtahu FLEX ø 80

Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 18, 24, 25, 35, 49, 65

Zajímavou alternativou standardního odtahu pro kondenzační kotle je flexibilní systém odkouření. Přímo od kotle je zpravidla tvořen stejnými komponenty jako klasický odtah, dále od kotle jsou však využity flexibilní komponenty, které výrazně ulehčí montáž. Rovinné vedení uvnitř komínových těles je tvořeno jednolitým potrubím, které se jednoduše zařezává na požadovanou délku. Vymezení uvnitř komínu je následně zajištěno distančními objímkami. Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu.

Maximální délka odtahu spalin (m)

Typ kotle H, V
THERM 14 KDN, KDZN, KDZN 5 11 + 11
THERM 18 KD, KDCKDZ, KDZ 5 15 + 15
THERM 24 KDN, KDCN, KDZN, KDZN 5 11 + 11
THERM 24 KDNS 11 + 11
THERM 25 KD, KDC, KDZ, KDZ 5 15 + 15
THERM 35 KD, KDC, KDZ. KDZ 5 15 + 15
THERM 49 KD 5 + 5
THERM 65 KD 5 + 5
Uložení odtahu spalin: H - horizontální V - vertikální

Dle použití typu kolena v systému odkouření je nutné počítat se zkrácením maximální délky odtahu! Při použití 90° kolena o 0,75 m a 45° kolena o 0,50 m.

Příklady instalace systému odtahu FLEX ø 80

Úvodní vedení systémem ø 60/100

  Název položky Obj. číslo
1 Koleno ø 60/100, 90° s přírubou a měřícími místy 27216
2 Vsuvka s kontrolním otvorem ø 60/100 213835
3 Trubka souosá prodlužovací ø 60/100 - 0,5 m
Trubka souosá prodlužovací ø 60/100 - 1,0 m
29596
29597
4 Varianta 1: FLEX - pateční koleno redukované 87° s kotvením DN60/80
Varianta 2: FLEX - koleno 87° s kotvením DN60/80
43877
43879
5 FLEX - jistící objímka spoje DN80 43881
6 FLEX - trubka černá UV stabilní DN80 - 15,0 m
FLEX - trubka černá UV stabilní DN80 - 30,0 m
43873
43874
7 Distanční objímka DN80 43871
8 FLEX - jistící spona DN80 43882
9 FLEX - kotvící spona DN80 43883
10 FLEX - komínová plastová hlavice černá DN80 - set (včetně jistící spony 43882) 43884
11 FLEX - komínové ukončení víceprůchodové černá DN80 - set (včetně kotvící spony 43883) 43885
12 Redukční příruba z ø 60/100 na ø 80/125 s měřícími místy, pro 14, 18, 24, 25 a 35 KD... 24678
13 Koleno ø 80/125, 90° s kontrolním otvorem 27648
14 Trubka souosá prodlužovací ø 80/125 - 0,5 m
Trubka souosá prodlužovací ø 80/125 - 1,0 m
24675
27004
15 Varianta 1: FLEX - pateční koleno 87° s kotvením DN80
Varianta 2: FLEX - koleno 87° pro vložkování DN80
43876
43878

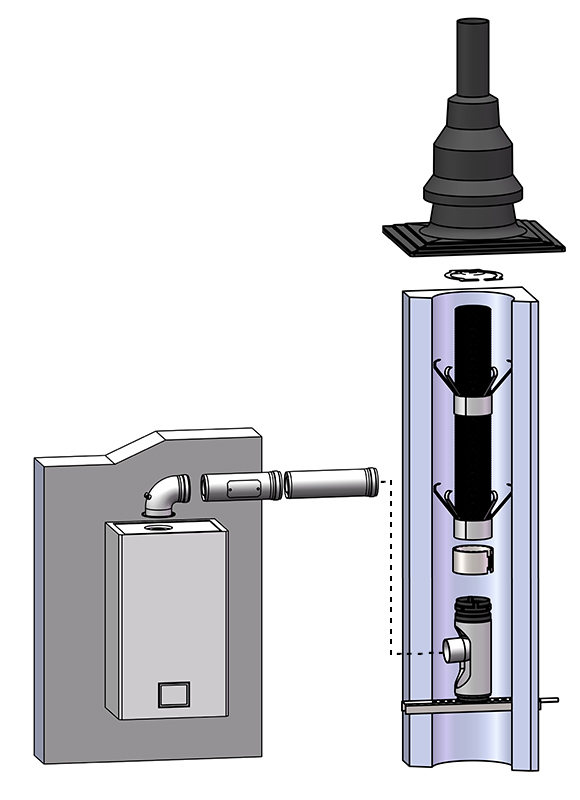

System odtahu FLEX 80 s úvodním vedením spalin ø 60/100

Úvodní vedení systémem ø 80/125

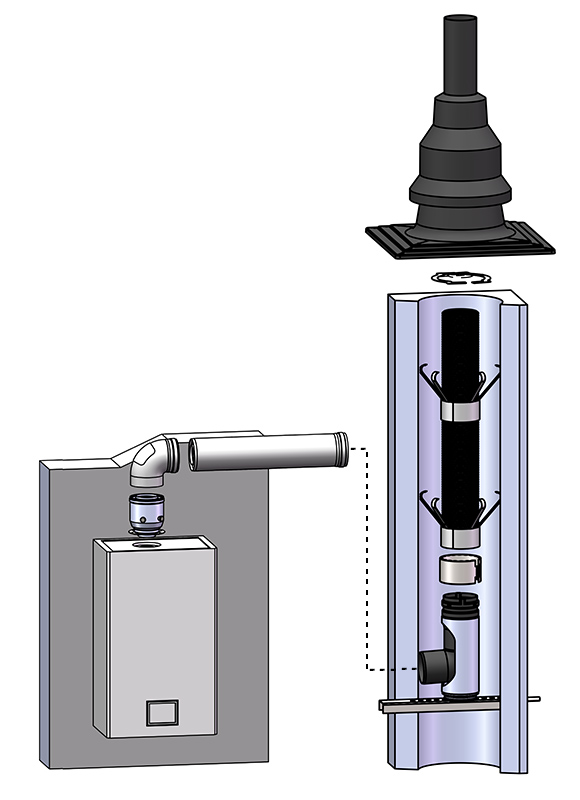

System odtahu FLEX 80 s úvodním vedením spalin ø 80/125

Úvodní vedení systémem 2 x ø 80

  Název položky Obj. číslo
1 Rozdělovač z ø 60/100 na 2x ø 80, pro 14, 18, 24, 25 a 35 KD... 212109
212110*
2 Koleno ø 80, 90° s kontrolním otvorem 212755
3 Koleno ø 80, 90° 26143
4 Trubka prodlužovací ø 80 - 0,5 m 24666
5 Trubka sací ø 80 - 1,0 m 26435
6 Varianta 1: FLEX - pateční koleno 87° s kotvením DN80
Varianta 1: FLEX - pateční koleno 87° s kotvením, redukované DN80/100
Varianta 2: FLEX - koleno 87° pro vložkování DN80
43876
43889
43878
7 FLEX - jistící objímka spoje DN80
FLEX - jistící objímka spoje DN100
43881
43892
8 FLEX - trubka černá UV stabil. DN80 - 15,0 m
FLEX - trubka černá UV stabil. DN80 - 30,0 m
FLEX - trubka černá UV stabil. DN100 - 15,0 m
FLEX - trubka černá UV stabil. DN100 - 30,0 m
43873
43874
43886
43887
9 Distanční objímka DN80
Distanční objímka DN110
43871
43872
10 FLEX - jistící spona DN80
FLEX - jistící spona DN100
43882
43893
11 FLEX - kotvící spona DN80
FLEX - kotvící spona DN100
43883
43894
12 FLEX - komínová plastová hlavice černá DN80 - set (včetně jistící spony 43882)
FLEX - komínová plastová hlavice černá DN100 - set (včetně jistící spony 43893)
43884
73895
13 FLEX - komínové ukončení víceprůduchové černá DN80 - set (včetně kotvící spony 43883)
FLEX - komínové ukončení víceprůduchové černá DN100 - set (včetně kotvící spony 43894)
43885
43896
  FLEX - adapter FLEX/pevná DN100/110 43888
  FLEX - pateční koleno 87° s kotvením, redukované DN110/100 43890
  FLEX - těsnění DN100 43891
* Nutný rozdělovač 2x ø 80 pro kotle THERM 24 KDNS

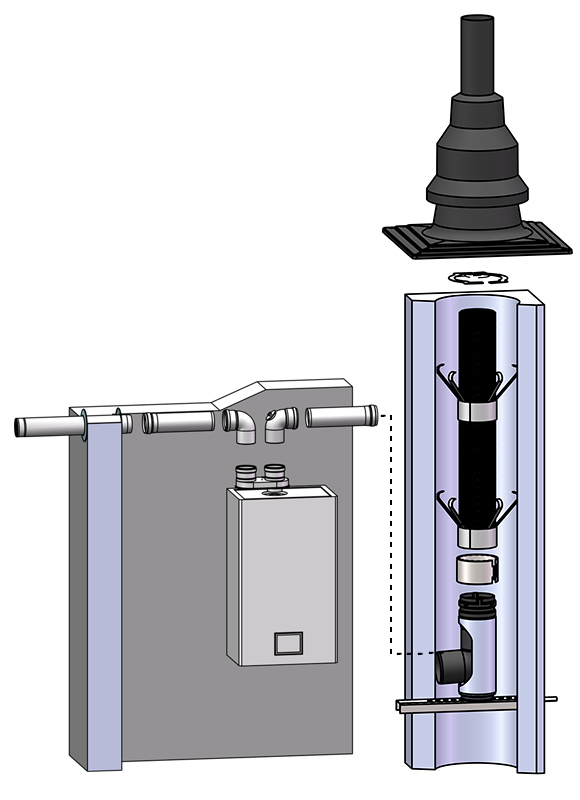

System odtahu FLEX 80 s úvodním vedením spalin 2 x ø 80

Úvodní vedení systémem 2 x ø 80 pro THERM 24 KDNS

System odtahu FLEX 80 s úvodním vedením spalin 2 x ø 80 pro THERM 24 KDNS
