Kaskádový regulátor THERM TKR

Určení: Kaskádové kotelny
Počet řízených kotlů: až 32 kotlů

Za účelem komunikace mezi různými regulačními systémy a kotli THERM jsme vyvinuli vlastní kaskádový regulátor THERM TKR, který pohodlným způsobem příchozí signál zpracuje a předá kotli nebo kaskádě kotlů informaci o požadované činnosti. Využívá se tedy jako prostředník pro usnadnění komunikace mezi kaskádou kotlů a nadřazeným regulačním systémem typu THERM VPTTRONIC, nebo jednozónovým regulátorem. Parametry systému se jednoduchým způsobem nastavují pomocí dotykového displeje. Stejně jako předává informace sestavě kotlů, umí zpracovat a předat informace o poruchových stavech zpět nadřazenému regulačnímu systému.

Kaskádový regulátor nabízíme v pohodlné variantě kompletního montážního boxu určeného pro řízení 1-3 kotlů v kaskádě. Samozřejmě je možné využít jednotlivých doplňkových modulů a rozšířit regulaci pro řízení až 32 kotlů. V případě instalace vlastního rozvaděče jsou vám určeny doporučené sady.



Doporučená prodejní cena s DPH: 16 456 Kč / 13 600 bez DPH /*

* Cena za základní THERM TKR BOX pro kaskádu 3 kotlů.
  • Pohodlné propojení kotlů a nadřazené regulace
  • Možnost řízení až 32 kotlů v kaskádě
  • Samotným produktem je kompletní rozvaděč
  • Možnost řízení kombinovaných kaskád z plynových a elektrických kotlů
  • Umí předávat informace o poruchových stavech
  • Uživatelsky příjemný dotykový displej

Kompletní regulátor kaskády

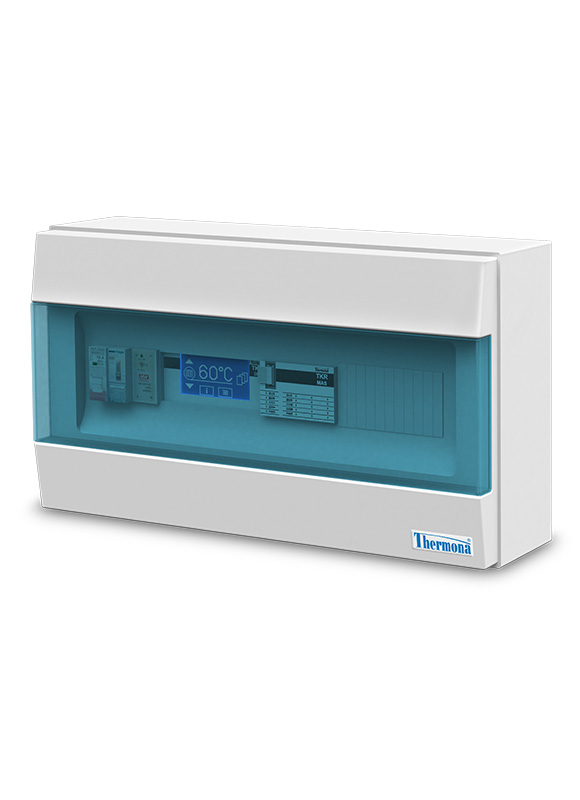

Rozvaděč THERM TKR BOX

Regulátor THERM TKR BOX

Obj. číslo: 43753

Zapojený a vyzkoušený komplet obsahuje:

  • Montážní krabici 1x 18 modulů
  • Kaskádový regulátor TKR MAS/3
  • Displej regulátoru TKR
  • Zdroj 5V/2,4A DIN
  • Stykač pro spínání systémového čerpadla
  • Vypínač
  • Tavnou pojistku
  • Sběrnici TKR BUS
  • 3 moduly komunikace TKR KOM
  • Čidlo teploty topného systému
  • Venkovní čidlo teploty
  • 4 ks hmoždinek s vruty

Kaskádový regulátor TKR vestavěný v montážní krabici THERM TKR BOX je určen k montáži na stěnu (nebo nosný rám) vedle kotlů. Délka DIN-lišty umožňuje doplnit až 5 rozšiřujících modulů TKR SOT a tím řídit kaskádu až 8 kotlů (nebo až 7 kotlů, pokud použijeme i modul signalizace TKR REP).

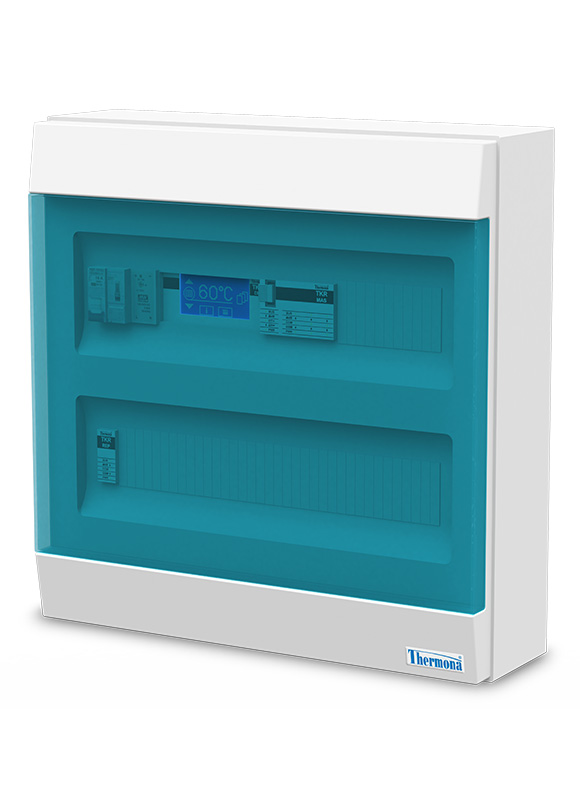

Rozvaděč THERM TKR BOX II

Regulátor THERM TKR BOX II

Obj. číslo: 43749

Zapojený a vyzkoušený komplet obsahuje:

  • Montážní krabici 2x 18 modulů
  • Kaskádový regulátor TKR MAS/3
  • Displej regulátoru TKR
  • Zdroj 5V/2,4A DIN
  • Stykač pro spínání systémového čerpadla
  • Vypínač
  • Tavnou pojistku
  • Sběrnici TKR BUS
  • 3 moduly komunikace TKR KOM
  • Modul signalizace TKR REP
  • Čidlo teploty topného systému
  • Venkovní čidlo teploty
  • 4 ks hmoždinek s vruty

Kaskádový regulátor TKR vestavěný v montážní krabici THERM TKR BOX II je určen k montáži na stěnu (nebo nosný rám) vedle kotlů. Délka DIN-lišty umožňuje doplnit až 21 rozšiřujících modulů TKR SOT a tím řídit kaskádu až 24 kotlů (nebo až 23 kotlů, pokud použijeme i modul signalizace TKR REP).

Zvýhodněné sady pro montáž do rozvaděče

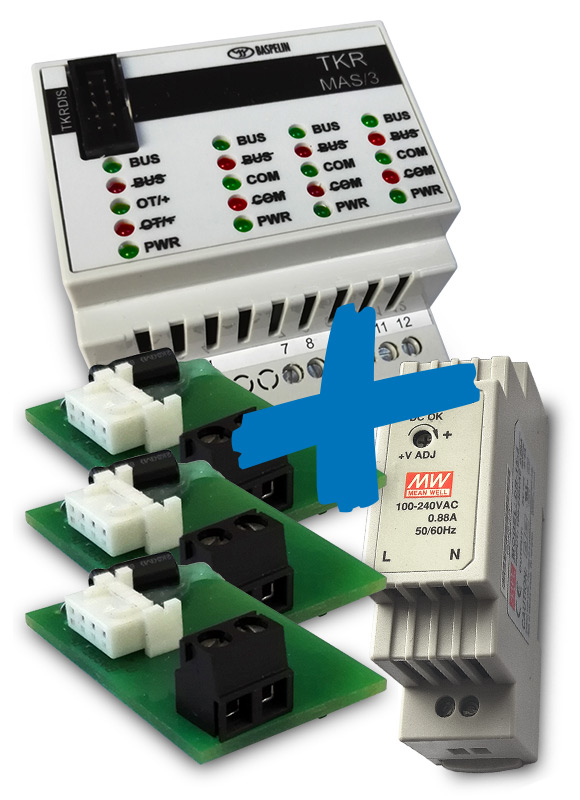

Sada TKR MAS/3

Sada TKR MAS/3

Obj. číslo: 42053

Zvýhodněná sada regulátoru SADA TKR MAS/3 obsahuje všechny základní komponenty pro regulaci kaskády 3 kotlů:

  • 1ks Kaskádový regulátor TKR MAS/3
  • 1ks Zdroj 5V/2A DIN
  • 1ks Teplotní čidlo NTC
  • 3ks Komunikační rozhraní TKR KOM

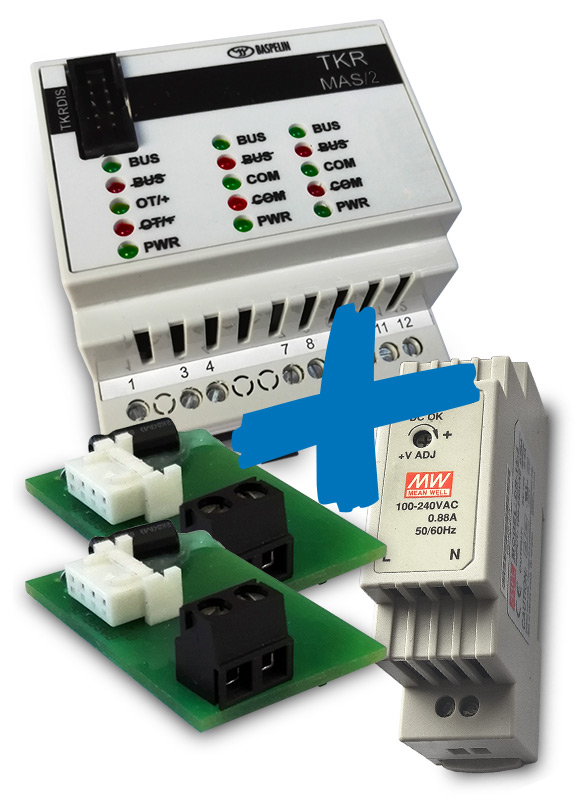

Sada TKR MAS/2

Sada TKR MAS/2

Obj. číslo: 42729

Zvýhodněná sada regulátoru SADA TKR MAS/2 obsahuje všechny základní komponenty pro regulaci kaskády 2 kotlů:

  • 1ks Kaskádový regulátor TKR MAS/2
  • 1ks Zdroj 5V/2A DIN
  • 1ks Teplotní čidlo NTC
  • 2ks Komunikační rozhraní TKR KOM

Doplňkové moduly

TKR MAS/3

Modul TKR MAS/3

Obj. číslo: 42717

Kaskádový regulátor TKR MAS/3 samostatně řídí kaskádu až 3 kotlů. Pro zvýšení počtu kotlů v kaskádě (až do 32 ks) se používají rozšiřovací moduly TKR SOT. Na displeji regulátoru můžeme nastavit konstantní výstupní teplotu nebo ekvitermní křivku nebo použijeme k zadání výstupní teploty nadřazený regulátor s komunikací OT/+ nebo můžeme řídit výstupní teplotu napětím 0 – 10 V. Napájecí napětí 5 V, montáž na DIN-lištu, šířka 4 moduly.

TKR MAS/2

Modul TKR MAS/2

Obj. číslo: 42727

Kaskádový regulátor TKR MAS/2 samostatně řídí kaskádu až 2 kotlů. Pro zvýšení počtu kotlů v kaskádě (až do 32 ks) se používají rozšiřovací moduly TKR SOT. Na displeji regulátoru můžeme nastavit konstantní výstupní teplotu nebo ekvitermní křivku nebo použijeme k zadání výstupní teploty nadřazený regulátor s komunikací OT/+ nebo můžeme řídit výstupní teplotu napětím 0 – 10 V. Napájecí napětí 5 V, montáž na DIN-lištu, šířka 4 moduly.

TKR SOT

Modul rozšíření TKR SOT

Obj. číslo: 42718

Rozšiřovací modul TKR SOT se používá pro připojení dalšího kotle k regulátoru TKR MAS/2 nebo TKR MAS/3, osazuje se na DIN-lištu, šířka 1 modul, propojení s regulátorem zajistí sběrnice TKR BUS osazená do DIN-lišty.

TKR DIS

Displej TKR DIS

Obj. číslo: 42719

Dotykový displej TKR DIS se používá pro nastavení doplňkových funkcí, zobrazení stavu kaskády a parametrů každého kotle v kaskádě nebo změnu továrního nastavení parametrů regulátoru. Šířka displeje 5 modulů, osazuje se na DIN-lištu vlevo od regulátoru, je trvale připojený k regulátoru, komunikaci i napájení zajišťuje propojovací kabel, který je součástí displeje. Servisní technik může pro servisní nastavení použít REK GTP-S.

Zdroj 230 V/5 V, 2,4 А

Zdroj 5 V/2,4 А na DIN lištu

Obj. číslo: 42721

Napájecí zdroj 230 V / 5 V, 2,4 А - pro napájení kaskádového regulátoru TKR, používá se pro kaskády od 2 do 32 kotlů.

TKR REP

Modul signalizace TKR REP

Obj. číslo: 42720

Modul signalizace poruchy některého kotle v kaskádě a signalizaci havárie všech kotlů v kaskádě nebo signalizace zapnutí některého kotle v kaskádě a zapnutí čerpadla topného systému. Modul signalizace TKR REP se osazuje na DIN-lištu, šířka 1,5 modulu, propojení s regulátorem zajistí sběrnice TKR BUS osazená do DIN-lišty.

Příslušenství regulátoru

TKR BUS

Sběrnice TKR BUS

Obj. číslo: 42722

Sběrnice TKR BUS se osadí do DIN-lišty a je určena k rychlému a spolehlivému propojení regulátoru TKR MAS s rozšiřovacími moduly TKR SOT a TKR REP, zajišťuje napájení i komunikaci s regulátorem. Při použití pouze jednoho rozšiřovacího modulu, je možné použít drátové propojky.

TKR KOM

Modul komunikace TKR KOM

Obj. číslo: 42728

Modul komunikace s konektorem pro připojení kotlů s automatikami DIMS a H-DIMS ke kaskádovému regulátoru TKR MAS/2 nebo TKR MAS/3 nebo modulu rozšíření o další kotel TKR SOT.

Teplotní čidlo

Čidlo teploty kaskády

Obj. číslo: 23657.1

Čidlo teploty NTC s kabelem je nezbytné pro funkci regulátoru. Slouží k měření výstupní teploty z kaskády a umístí se na výstupní hrdlo anuloidu.

Servisní displej

Servisní displej REK GTP-S

Obj. číslo: 43515

Servisní dotykový displej pro elektrokotle REK GTP-S je vybaven propojovacím kabelem délky 1m a je určen pro servisní nastavení regulátoru servisním technikem, po nastavení se musí odpojit.
