Systém odtahu 2 x ø 80

Určení: Kondenzační kotle
Pro řadu kotlů: THERM 14, 18, 24, 25, 35, 49, 65

Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Na odvod spalin se jako materiál používá polypropylen, který se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Systém odkouření v provedení 2 x ø 80 se vyznačuje odděleným sáním vzduchu a výdechem spalin.

Maximální délka odtahu spalin (m)

Typ kotle H, V
THERM 14 KDN, KDZN, KDZN 5 11 + 11
THERM 18 KD, KDC, KDZ, KDZ 5 15 + 15
THERM 24 KDN, KDCN, KDZN, KDZN 5 11 + 11
THERM 24 KDNS 11 + 11
THERM 25 KD, KDC, KDZ, KDZ 5 15 + 15
THERM 35 KD, KDC, KDZ. KDZ 5 15 + 15
THERM 49 KD 5 + 5
THERM 65 KD 5 + 5
Uložení odtahu spalin: H - horizontální V - vertikální

Dle použití typu kolena v systému odkouření je nutné počítat se zkrácením maximální délky odtahu! Při použití 90° kolena o 0,75 m a 45° kolena o 0,50 m.

Příklady instalace systému odkouření 2 x ø 80 (sání/výdech)

Horizontální sání a vertikální odtah spalin

  Název položky Obj. číslo
1 Rozdělovač z ø 60/100 na 2x ø 80, pro 14, 18, 24, 25 a 35 KD... 212109
1 Rozdělovač z ø 80/125 na 2x ø 80, pro 49, 65 KD a 24 KDNS
Redukční příruba z ø 80/105 na ø 80/125 pro 49, 65 KD
212110
27468
2 Vsuvka s kruhovým kontrolním otvorem ø 80 211511
3 Koleno ø 80, 45° 26142
4 Koleno ø 80, 90° 26143
5 Trubka prodlužovací ø 80 - 0,5 m
Trubka prodlužovací ø 80 - 1,0 m
24666
26141
6 Trubka sací ø 80, 1 m 26435
7 Průchodka střechou šikmá, otvor ø 125 mm 28014
8 Komínek vertikální ø 80 (vnější ø 125 mm) 211258
9 Koleno ø 80, 90° s kontrolním otvorem 212755
10 Výdušná trubka ø 80, 1 m 26144
11 Komínová hlavice, ø 80 28167
  Redukce ø 80, hrdlo-hrdlo (pro sání) 43771
  Prodloužení ohebné, 1,5 m 26874
  Držák do komína vč. kolena 90° 28201
  Vystřeďovací díl do komína 21961

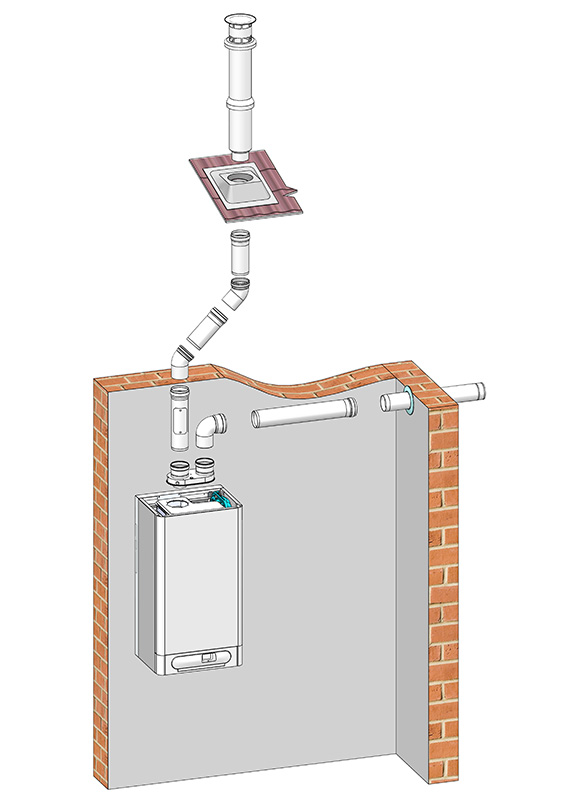

System odtahu spalin pro kondenzační kotle 2 x Ø 80 - vertikální

Horizontální sání i odtah spalin

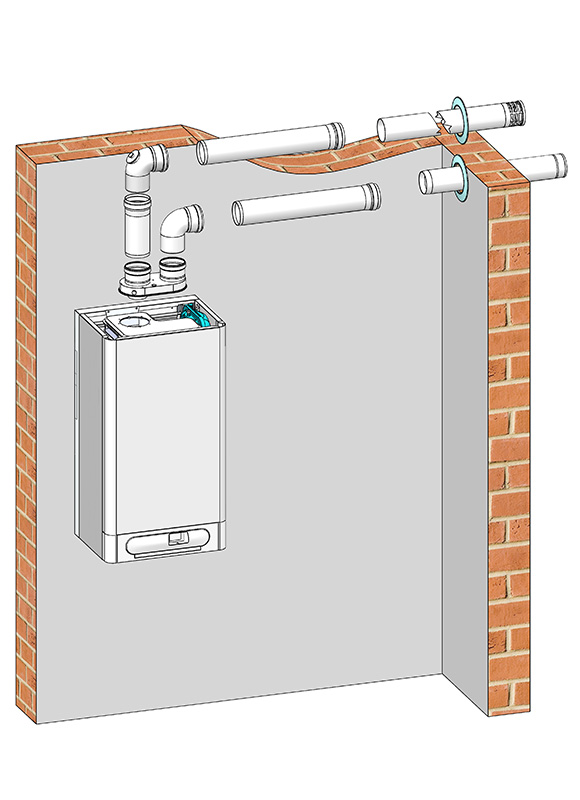

System odtahu spalin pro kondenzační kotle 2 x Ø 80 - horizontální

Horizontální sání a vertikální odtah spalin

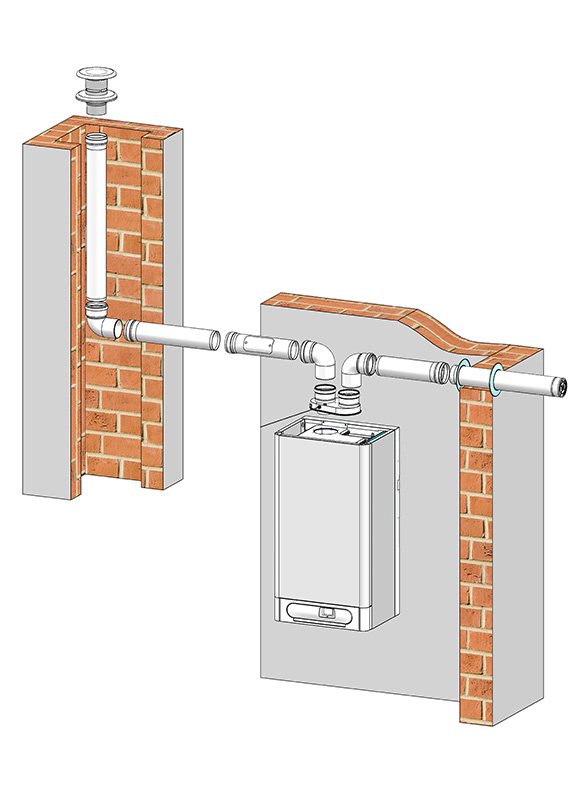

System odtahu spalin pro kondenzační kotle 2 x Ø 80 - vertikální_v2
