Sdružený odtah ø 160

Určení: Kaskádové kotelny
Pro kotle: THERM 90 KD.A

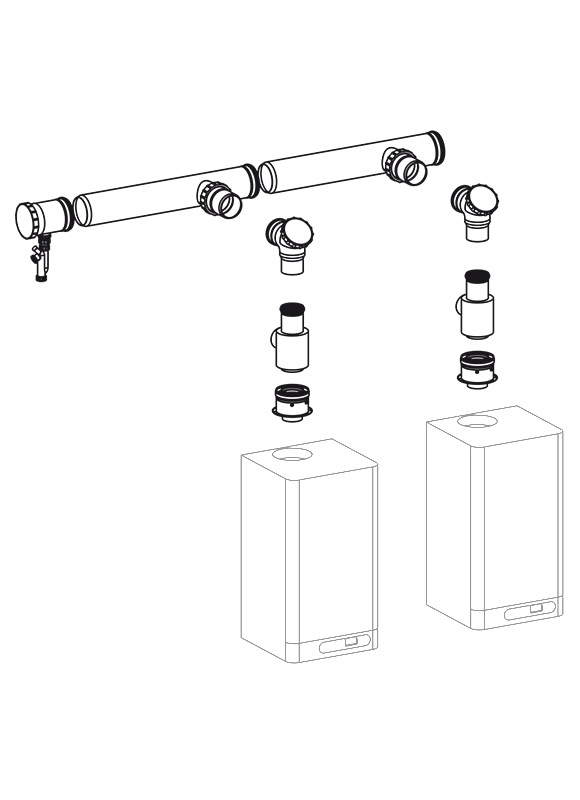

Sdružený odvod spalin ø 160 mm pro kondenzační plynové kotelny dodáváme v základní sadě pro 2 kotle THERM 90 KD.A. Sada obsahuje příruby, prodloužení, zpětné klapky, kolena s revizním otvorem, sifon a horizontální kouřovod. Prodloužení disponuje bočním vývodem pro sání spalovacího vzduch, který je přiváděn alternativně z místnosti, nebo z venkovního prostředí. Sadu není možné rozšířit o další kotel. Pro rozšíření o více kotlů musíte použít sadu s větším průměrem, konkrétně Sdružený odtah ø 200 mm.

Uvedená sada vám výrazně ulehčí orientaci mezi komponenty odtahů. Různorodost výrobců a četnost sortimentu působí nepřehledně, proto vám nabízíme jedinečné řešení v podobě kompletního kouřovodu, navíc se zaručenou funkčností a bezproblémovým chodem.



Obj. číslo Varianta odtahu Cena s DPH Cena bez DPH
43763 Sada pro 2 kotle THERM 90 KD.A, ø 160 mm 27 709 Kč 22 900 Kč
  • Ucelené řešení odtahu spalin a sání vzduchu
  • Otestováno řadou realizací
  • Bezproblémová instalace
  • Provoz bez komplikací

Příslušenství pro sání

Detektor hořlavých plynů GS130

Koleno 87°

Obj. číslo: 43768

Koleno 87° redukované ø 160/110. Slouží pro napojení na sdružené sání spalovacího vzduchu z vnějšího prostředí.

Čidlo teploty prostoru kotelny

Trubkový díl

Obj. číslo: 43769

Trubkový díl s odbočkou ø 160/110, délka 0,63 m. Slouží pro napojení dalších kotlů na sdružené sání vzduchu.

Detektor hořlavých plynů GS130

Redukce ø 110 mm

Obj. číslo: 43723

Redukce ø 110 mm, hrdlo - hrdlo, pro sání. Slouží pro napojení z příruby na koleno nebo trubkový díl sdruženého sání.

Limitní dimenze sdruženého odtahu

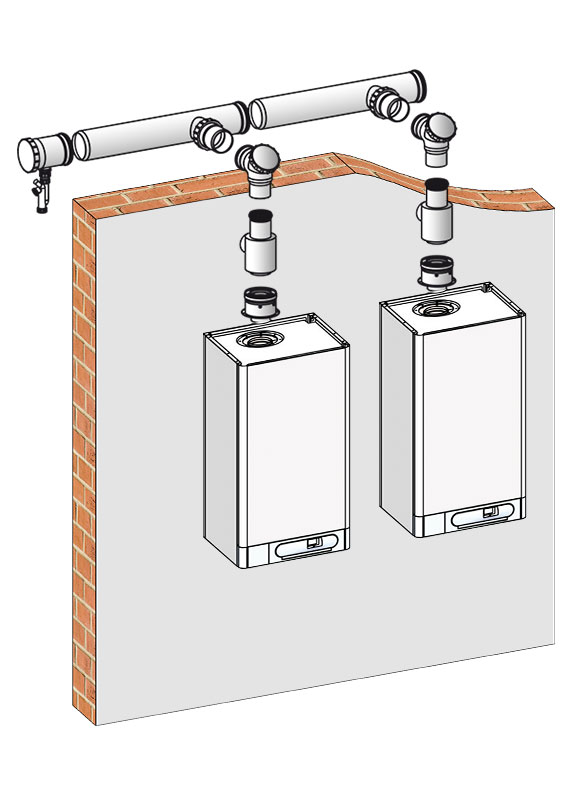

3D vizualizace sdruženého odtahu
